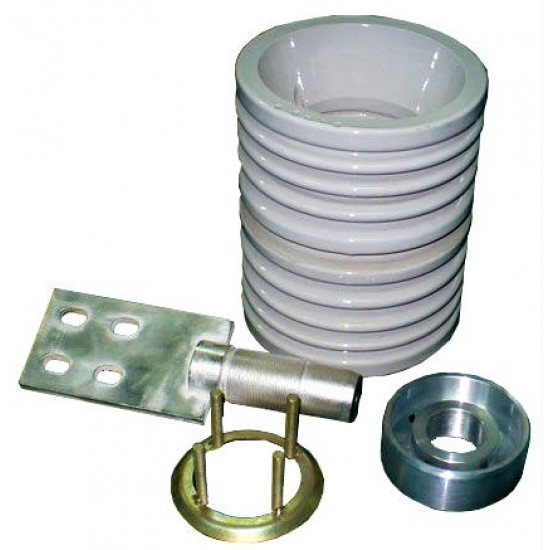

Контакт КРУ 2-10

Контакт КРУ 2-10 – это основной силовой контакт (розетка или штырь), входящий в состав втычного соединения для комплектных распределительных устройств (КРУ) серии КРУ-2 (К-2) на номинальное напряжение 10 кВ. Цифра '10' в обозначении часто указывает на номинальный длительный ток, для которого предназначен контакт – 1000 Ампер (иногда 630А обозначается как КРУ 2-6). Как и описанный выше втычной контакт на 2000А, он обеспечивает подключение выкатной тележки с выключателем к стационарным шинам КРУ. Конструкция и особенности (аналогично втычному контакту на 2000А, но с учетом номинала 1000А): Тип: Может быть розеткой (гнездом) или штырем (вилкой). Розетка крепится на стойке КРУ, штырь – на тележке выключателя. Материал контактной части: Электролитическая медь (М1) или медно-графитовый композит. Контактные поверхности часто посеребренные или покрыты другим антифрикционным и электропроводящим материалом для снижения переходного сопротивления и увеличения износостойкости. Розетка: Состоит из набора пружинящих ламелей (пальцев), образующих гнездо. Ламели обеспечивают необходимое контактное нажатие на штырь, создавая множество точек соприкосновения. Количество и сечение ламелей рассчитаны на номинальный ток 1000А и соответствующие токи КЗ (обычно 20кА или 31.5кА для КРУ-2-10). Штырь: Массивный медный стержень с гладкой контактной поверхностью, вставляемый в розетку. Изолятор: Контактные элементы монтируются в литых эпоксидных изоляторах (или других полимерных), обеспечивающих необходимую электрическую прочность (до 35-50 кВ импульсного напряжения) и изоляционный промежуток между фазами и на 'землю' в условиях 10 кВ. Крепление: Имеет конструктивные элементы (отверстия, фланцы) для жесткого крепления к токоведущим шинам (розетка) или к выводам выключателя (штырь) и к несущим конструкциям тележки/стойки. Назначение и требования: Обеспечение надежного силового соединения: Является критически важным элементом для передачи полной мощности без перегрева. Коммутация при выкатывании/закатывании: Позволяет безопасно отсоединять выключатель от шин для обслуживания или ремонта. Требования к состоянию: Контактные поверхности должны быть чистыми, гладкими, без следов коррозии, оплавлений, подгаров, глубоких царапин. Пружины розетки должны обеспечивать нормативное контактное нажатие (проверяется динамометром). Переходное сопротивление должно быть в пределах нормы (измеряется микроомметром). Обслуживание и замена: Регулярная ревизия, чистка контактов (специальной пастой или ластиком), смазка трущихся частей (специальной токопроводящей смазкой). При износе, снижении нажатия, перегреве или повреждении контакты подлежат замене парой (розетка+штырь одной фазы, а лучше всего трех фаз). Применение: Используется в ячейках КРУ-2 (К-2) на 10 кВ с номинальным током до 1000А, где установлены выключатели типа ВВ/ТЭ, ВМП, ВП и т.д.
