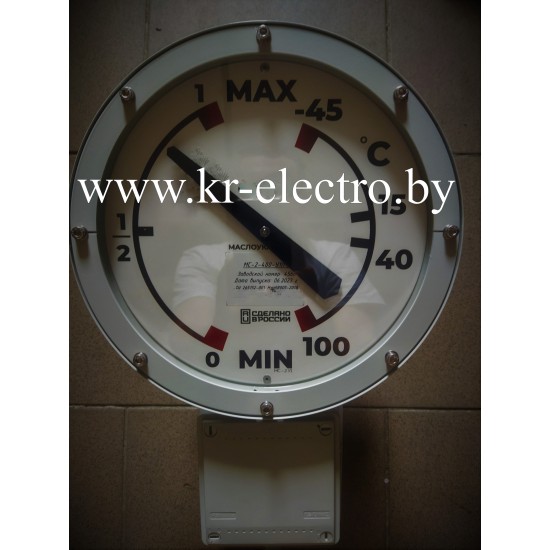

Маслоуказатель МС-1 и МС-2 – это приборы визуального контроля уровня трансформаторного масла в силовых масляных трансформаторах и масляных реакторах. Они являются критически важными устройствами для безопасной и надежной эксплуатации маслонаполненного оборудования, позволяя оперативно отслеживать объем масла, который напрямую влияет на изоляционные и охлаждающие свойства системы. Конструкция и принцип действия: Основные элементы: Трубка уровня (Стекло): Вертикальная трубка из закаленного стекла (типа 'Сталинит') или ударопрочного полимера. Соединена через верхний и нижний фланцевые патрубки с масляным баком трансформатора/реактора. Металлический корпус (рама): Обеспечивает защиту стеклянной трубки, крепление к баку (обычно через фланцы или шпильки), герметизацию соединений. Уплотнения: Специальные маслостойкие прокладки (паронит, резина) обеспечивают герметичность соединений трубки с корпусом и корпуса с баком. Шкала: На корпусе нанесена шкала (в мм или см), показывающая уровень масла относительно контрольных отметок (обычно -40°С, +15°С, +35°С). Шкала МС-1 обычно от -40°С до +40°С, МС-2 от -35°С до +45°С. Запорные вентили (краны): Устанавливаются на подводящих патрубках (верхнем и нижнем) для отключения маслоуказателя от бака при замене или ремонте без слива масла из трансформатора. Принцип работы: Основан на сообщающихся сосудах. Масло из бака трансформатора поступает в нижний патрубок маслоуказателя и заполняет его стеклянную трубку до того же уровня, что и в основном баке. Оператор визуально наблюдает уровень масла через стекло и сравнивает его с метками на шкале, соответствующими разным температурам масла (уровень масла меняется при нагреве/охлаждении). Отличия МС-1 и МС-2: МС-1: Более старая, распространенная модель. Обычно имеет цилиндрическую стеклянную трубку, защищенную металлическим корпусом с продольным окном. Шкала часто от -40°С до +40°С. Габариты и присоединительные размеры стандартизированы. МС-2: Более современная модификация. Часто имеет прямоугольное защитное стекло (полимерное или закаленное) с лучшим обзором. Конструкция корпуса может быть более компактной и технологичной. Шкала обычно от -35°С до +45°С. Обладает улучшенной вибростойкостью и герметичностью. Ключевые характеристики и назначение: Контроль уровня масла: Позволяет определить, находится ли уровень масла в пределах нормы для текущей температуры обмоток и окружающей среды. Слишком низкий уровень оголяет изоляторы и токоведущие части, ухудшает охлаждение, повышает риск пробоя. Слишком высокий уровень при нагреве может привести к выбросу масла через расширитель. Диапазон измерения: Охватывает рабочие температуры масла (от -40°С/+35°С до +90°С/+110°С). Присоединительные размеры: Стандартные фланцы или резьбы для подключения к масляному баку трансформатора/реактора. Рабочее давление: Рассчитаны на давление внутри бака трансформатора. Температура эксплуатации: От -60°С до +100°С (для материалов корпуса и уплотнений). Применение: Устанавливаются на масляные силовые трансформаторы всех мощностей, масляные реакторы, маслонаполненные вводы высокого напряжения. Обслуживание: Регулярный визуальный осмотр на отсутствие течей масла через уплотнения, загрязненность стекла (очистка), трещин в стекле/корпусе. При появлении течи или повреждении стекла – замена уплотнений или всего маслоуказателя. Важно: Уровень масла всегда должен соответствовать температуре (смотреть по шкале на нужную отметку!).
