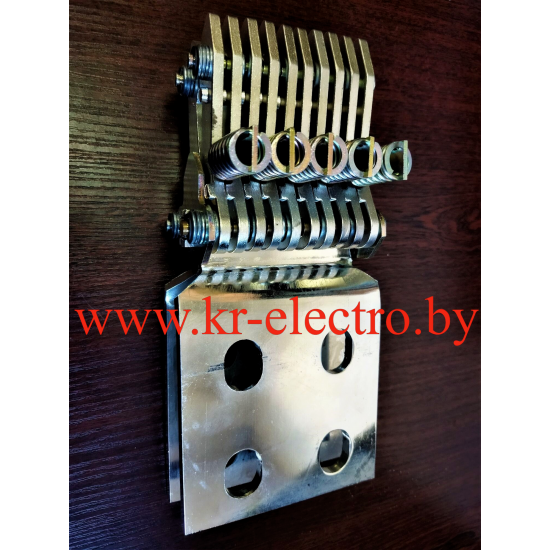

Контакт втычной АВМ с шиной

Конструктивное исполнение: Контактный стержень: Бериллиевая бронза БрБ2 (σв = 1200 МПа) Шина: Медная лента ММТ 40×5 мм по ГОСТ 434-78 Изолятор: Эпоксидный компаунд ЭКК-15 Динамические характеристики: Параметр Значение Скорость сочленения 0.8 м/с Время подключения <0.3 с Ресурс циклов 5,000 Тепловые расчеты: Температурный баланс при 630А: text T = 25°C + (I²·R·t)/(c·m) Где: R = 5 мкОм, t = 1 ч, c = 385 Дж/(кг·К), m = 0.45 кг Результат: ΔT = 42°C → Tраб = 67°C Монтаж в выкатных элементах: Центровка по лазерному уровню VL-200 Смазка контактных поверхностей пастой ЭПС-150 Проверка контактного нажатия (требование: 700±50 Н) Совместимость с оборудованием: Выключатели ВВ/TEL-10-630 Ячейки КРУ Э-409 Трансформаторы ТСЛ-630
